產品名稱 : 4x1泵浦合束器

產品型號：MCMPC-4-915/50-105/125/0.22-20/400DC -08-3

工作波長:800~1000nm

功率 : 25W 50W 100W 300W

光纖類型 : 10/125 20/400 30/250

咨詢熱線
0755-23736280

4x1多模泵浦合束器設計于于高功率應用，將4路泵浦能量合成一根光纖中傳輸。輸出光纖可以是傳能光纖，僅僅作為能量合成；也可以是LMA雙包層光纖，配合有源光纖，光纖光柵等其他器件組成各類型的光纖放大器。器件具有泵浦吸收效率高，插入損耗低，單臂承受功率高達50W，性能穩定可靠。

產品特點	應用領域
低插入損耗	光纖激光器
寬波長范圍/高承受功率	光纖放大器
高穩定性和可靠性	光纖通信

產品指標

參數	單位	數值
結構類型	/	4x1
泵浦波長范圍	nm	780-1000nm
輸入光纖類型	/	105/125um（NA0.15或NA0.22）
輸出光纖類型	/	200/220um.220/240um或其它
泵浦效率（最小值）	%	90
泵浦效率（典型值）	%	95
單臂輸入功率	W	25 50 100或者其它
光纖長度	m	0.8或者其它
封裝尺寸	mm	P2:65x12x7或P3:80x12x8
工作溫度	℃	0~+75
儲存溫度	℃	-40~+85

測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

類型	工作波長	泵浦輸入光纖	輸出光纖	泵浦效率	單臂功率
4x1	780-1000	105/125 0.12	200/220 0.22	95%	50W
4x1	780-1000	105/125 0.12	X/125DC	95%	50W
4x1	780-1000	105/125 0.15	200/220 0.22	95%	50W
4x1	780-1000	105/125 0.22	125 0.46	95%	100W
4x1	780-1000	105/125 0.15	X/125DC	95%	50W
4x1	780-1000	105/125 0.22	200/220 0.22	93%	50W
4x1	780-1000	105/125 0.22	220/242 0.22	95%	100W
4x1	780-1000	105/125 0.22	X/125DC	95%	50W
4x1	780-1000	200/220 0.22	X/125DC	95%	50W
4x1	780-1000	200/220 0.22	400/440 0.22	90%	50W

其他指標要求和高功率條件可協商；如有特殊要求，可特別提出。

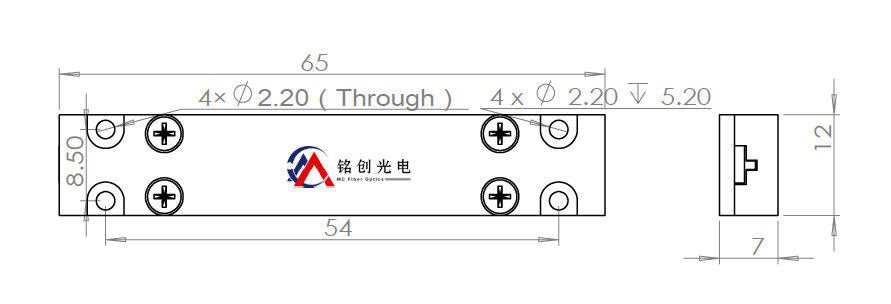

封裝尺寸

封裝尺寸	P1	P2	P3	P4
mm	50x5x5	65x12x7	80x12x8	100x15x10

下載PDF格式的圖紙：

選型信息

MCMPC	①	②	③	④	⑤	⑥
	Nx1	泵浦波長/泵浦功率	泵浦光纖	輸出光纖	光纖長度	封裝類型
	4-4x1	915/25-915nm 25W 980/50-980nm 50W S-其它	105/125/22-105/125um NA0.22 S-具體光纖類型	20/400/06D-20/400umNA0.065/0.46 S-具體光纖類型	08-0.8m 10-10m S-其它	1-P1 2-P2 3-P3
