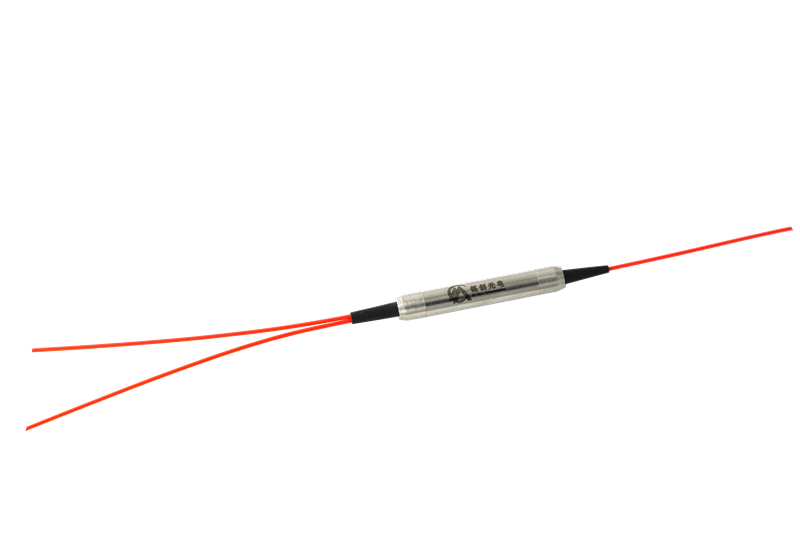

產品名稱 : 1064/1550nm濾波片型保偏波分復用器
產品型號：MCPMFWDM-R06/T55-L-F-P9/P15-10-L-FA
工作波長:1064/1550
功率 : 500mW 1W 2W 5W 10W
光纖類型 : PM980 PM1550
銘創光電可以提供各種不同波長（850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等）濾波片保偏型波分復用器，采用成熟的窄帶介質膜實現光的濾波，具有插入損耗低，高消光比，波長選擇性大、承受功率高，穩定性高，可實現兩路光信號的合波與分波，應用于光纖激光器、光纖放大器、光纖通信、光纖傳感等領域。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高通道隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖傳感
|
|
結構緊湊
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
透射波長
|
nm
|
1520-1580
|
|
透射隔離度(min)
|
dB
|
25
|
|
透射插入損耗(max)
|
dB
|
0.8
|
|
反射波長
|
nm
|
1010-1090
|
|
反射隔離度(min)
|
dB
|
12
|
|
反射插入損耗(max)
|
dB
|
0.5
|
|
消光比(min)
|
dB
|
20
|
|
回波損耗(min)
|
dB
|
50
|
|
承受功率
|
W
|
0.5、1、5、10可選
|
|
光纖類型
|
-
|
Pump：PM980 或其他；Common and Signal PM1550
|
|
承受拉力
|
N
|
5
|
|
封裝尺寸
|
mm
|
φ5.5x35
|
|
工作溫度
|
℃
|
-5 ～ +70
|
|
儲存溫度
|
℃
|
-20 ～ +85
|
|
MCPMFWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波長
|
功率大小
|
工作軸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
R06/T55-R1064/T1550nm
|
L-≤0.5W
1-1W
5-5W
|
B-雙軸工作
S-慢軸截止
F-快軸截止
|
P9-PM980
P15-PM1550
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
