產品名稱 : 100GHz密集波分復用器ABS盒式
產品型號：MCDWDM-1-4-M-C34-10-L-FA
光纖類型 : SMF-28e Fiber
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
高通道隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
||||||||
|
通道
|
-
|
4通道
|
8通道
|
16通道
|
32通道
|
|||||
|
配置
|
-
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
合波
|
解波
|
|
|
工作波長
|
nm
|
ITU Grid
|
||||||||
|
中心波長精度
|
nm
|
±0.05
|
||||||||
|
信道間隔
|
GHz
|
100（0.8nm）
|
||||||||
|
帶寬（min）@0.5dB
|
nm
|
0.22
|
||||||||
|
插入損耗（max）
|
dB
|
1.6
|
2.5
|
3.5
|
5.5
|
|||||
|
通道一致性
|
dB
|
0.6
|
1.0
|
1.5
|
2.0
|
|||||
|
信道平坦度
|
dB
|
0.3
|
||||||||
|
隔離度
|
相鄰通道
|
dB
|
>30
|
|||||||
|
非相鄰通道
|
dB
|
>40
|
||||||||
|
溫度相關損耗
|
dB
|
≤0.005
|
||||||||
|
波長熱穩定度
|
nm/℃
|
≤0.002
|
||||||||
|
偏振相關損耗（max）
|
dB
|
≤0.1
|
||||||||
|
偏振模色散
|
ps
|
≤0.1
|
||||||||
|
方向性（min）
|
dB
|
50
|
||||||||
|
回波損耗（min）
|
dB
|
45
|
||||||||
|
最大工作功率
|
mW
|
300
|
||||||||
|
光纖類型
|
-
|
SMF-28e Fiber
|
||||||||
|
工作溫度
|
℃
|
-5 ~ +75
|
||||||||
|
儲存溫度
|
℃
|
-20 ~ +85
|
||||||||
|

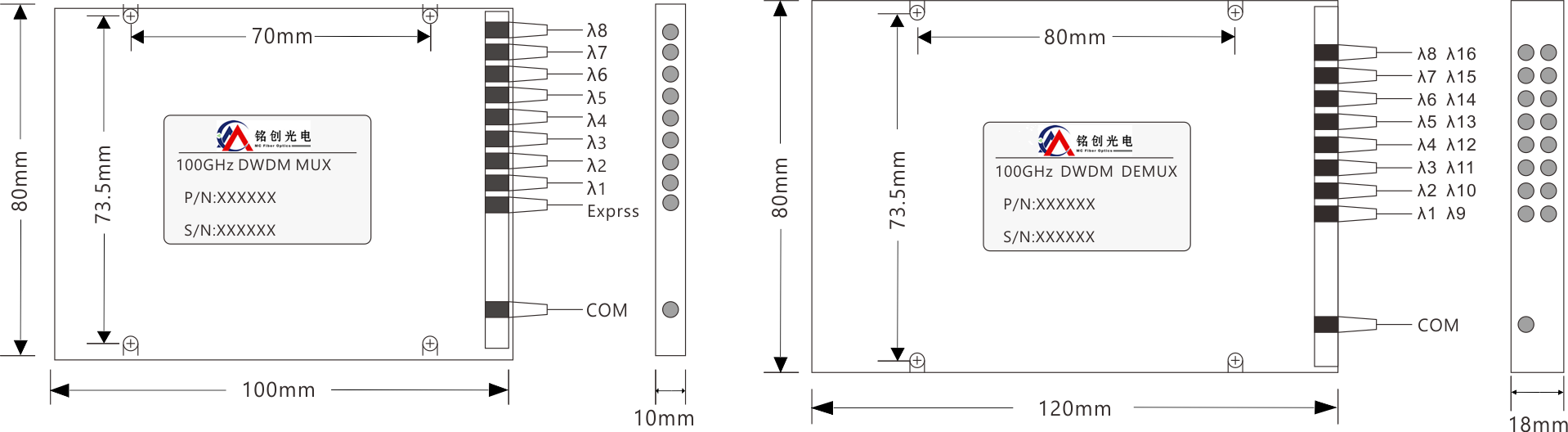

封裝尺寸
|
mm
|
L100xW80xH10
|
L100xW80xH10 or L120xW80xH18（合波&解波）
|
L120xW80xH18 or L140xW115xH18（合波&解波）
|
L140xW115xH18
|
|||||
|
MCDWDM
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
通道間隔
|
通道數
|
配置
|
起始通道
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
1-100GHz
|
4-4通道
8-8通道
16-16通道
32-32通道
S-其他
|
M-合波
D-解波
O-合波&解波
|
C21-1560.61nm
C22-1559.79nm
C23-1558.98nm
S-其他
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
SP-SC/PC
SA-SC/APC
LP-LC/PC
LA-LC/APC
S-其它
|
