光纖耦合器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖耦合器 > 1xN/NxN單模光纖拉錐耦合器
產品名稱 : 1xN/NxN單模光纖拉錐耦合器
產品型號：MCFBT-SSC-13-1550-333-00-3-S2-10-L-FA
光纖類型 : SMF-28e
銘創光電生產的熔融拉錐1X3/3x3一次成型的單模光纖拉錐耦合器（FBT Coupler），能使在光纖中傳輸?shù)墓庑盘栐谔厥饨Y(jié)構的耦合區發生耦合，進行光功率的再分配，可以生產400-2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
波長選擇種類多
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖傳感
|
|
結構緊湊
|
光纖通信/儀器儀表
|
|
參數
|
單位
|
數值
|
||||
|
結構
|
-
|
1x3 SSC
|
3x3 SSC
|
1x3 WBC
|
3x3 WBC
|
1x3 DWC
|
|
中心波長
|
nm
|
1310 or 1550
|
1310 or 1550
|
1310 or 1550
|
||
|
帶寬
|
nm
|
±15
|
±40
|
±40
|
||
|
分光比
|
%
|
33/33/33
|
||||
|
插入損耗
|
dB
|
5.4
|
5.6
|
5.6
|
5.8
|
5.8
|
|
附加損耗
|
dB
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
|
偏振相關損耗
|
dB
|
≤0.2
|
≤0.25
|
≤0.2
|
≤0.25
|
≤0.25
|
|
均勻性
|
dB
|
≤0.8
|
≤1.0
|
≤1.0
|
≤1.3
|
≤1.2
|
|
方向性
|
dB
|
≥55
|
||||
|
承受功率
|
W
|
2
|
||||
|
光纖類型
|
-
|
SMF-28e
|
||||
|
連接頭
|
-
|
FC/APC或其它
|
||||
|
光纖長度
|
m
|
1或其它
|
||||
|
工作溫度
|
℃
|
-40～+85
|
||||
|
參數
|
單位
|
數值
|
|||
|
結構
|
-
|
1x4 SSC
|
1x4 WBC
|
1x4 DWC
|
1x4 TWC
|
|
中心波長
|
nm
|
1310and1550
|
1310,1490and1550
|
||
|
帶寬
|
nm
|
±15
|
±40
|
1310±40,1490±10 and 1550±40
|
|
|
分光比
|
%
|
25/25/25/25
|
|||
|
插入損耗
|
dB
|
≤7.0
|
≤7.1
|
≤7.2
|
≤7.2
|
|
附加損耗
|
dB
|
0.15
|
0.2
|
0.3
|
0.3
|
|
偏振相關損耗
|
dB
|
≤0.2
|
≤0.2
|
≤0.25
|
≤0.25
|
|
均勻性
|
dB
|
≤1.0
|
≤1.2
|
≤1.4
|
≤1.4
|
|
方向性
|
dB
|
≥55
|
|||
|
承受功率
|
W
|
2
|
|||
|
光纖類型
|
-
|
SMF-28e
|
|||
|
連接頭
|
-
|
FC/APC或其它
|
|||
|
光纖長度
|
m
|
1或其它
|
|||
|
工作溫度
|
℃
|
-40～+85
|
|||
|
儲存溫度
|
℃
|
-40～+85
|
|||
|

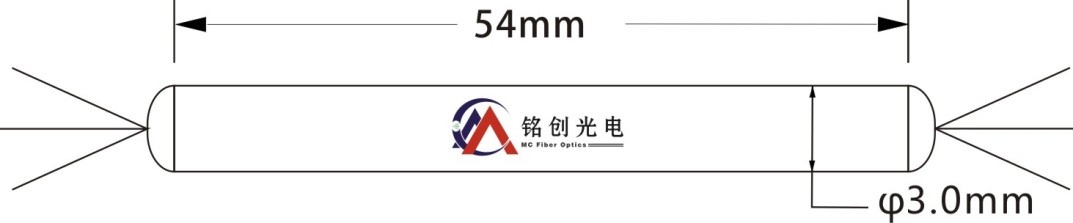

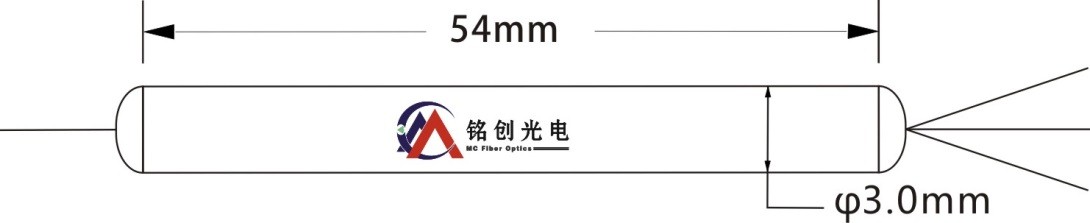

結構
|
1×3 or 3×3
|
1×4
|
|
|
Dimensions(Ф×L) (mm)
|
250μm bare fiber
|
Ф3.0×54
|
|
|
Dimensions(Ф×L) (mm)
|
900μm loose tube
|
Ф4.0×60
|
Ф4.0×65
|
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
類型
|
端口
|
工作波長
|
分光比
|
功率大小
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
SSC
WBC
DWC
TWC
|
13-1x3
33-3x3
14-1x4
|
1310-1310nm
1490-1490nm
1550-1550nm
|
333-33/33/33
25-25/25/25/25
S-其它
|
00-300mW
01-1W
02-2W
S-其它
|
S2-SMF-28e
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
